フリーサイズプラスチックパレット「リブレット」

free lib top.jpg

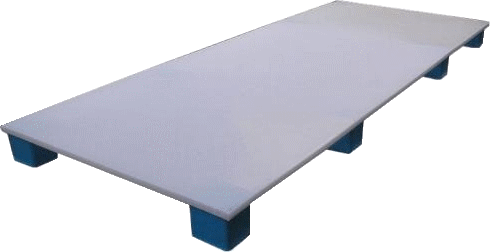

ミリ単位のフリーサイズ対応

1180x2430の大型サイズまで可能※


いろいろな素材で作られるパレットの中で、唯一プラスチックパレットだけが規格サイズしかありません。

プラスチックパレットは、金型製作の関係から、特定の規格サイズでの供給(1100x1100ミリなど)になっています。そのため、輸送保管効率を上げたくても限界があり、パレットの大きさに合わせた積み付けを強いられていました。

リブレットはニーズに合わせてサイズを自由に設計可能なので、貨物のパレットへの積載効率が高まり、輸送コスト低減など効率性向上が期待できます。

※1180x2430以上のサイズでも製作可能な場合がございますので、お気軽にお問い合わせください。



小ロット対応。1台からでも製作可能

金型不要なので、高額なイニシャルコストをかけることなく小ロットで製作可能です。



軽量で高強度

デッキボードに高強度な中空プラスチックパネルを使用しているので、軽量かつ高強度なプラスチックパレットに仕上がっています。

1100x1100サイズで約6.5kgしかなく、女性でも軽々持ち上げることが出来ます。パレットのハンドキャリーや、頻繁なレイアウト変更を行う場合にぴったりです。



導入事例

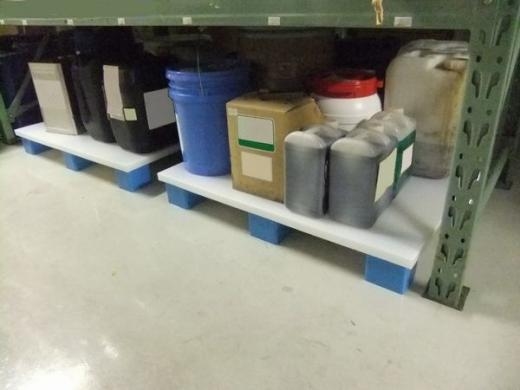

①フリーサイズのスノコとして

食品メーカー様などの工場内では、機材や資材・材料を直接床に接触させないように、スノコ等で底上げする必要があります。しかし、規格販売されているスノコでは、重量が重い・サイズが決まったものしかない・掃除しにくい等の問題があります。

リブレットはサイズフリーで製作できますので、スノコを設置したいスペースに合わせて設計が可能です。また、脚桁の高さが100mmあるので、デッキブラシ等で簡単に床掃除も行えます。さらに、下板がないので、床を水洗いした際に、ゴミやホコリがきちんと流れてくれます。

sunoko 2.jpg sunoko 3.jpg sunoko 1.jpg

②業界特有のサイズに合わせて

様々な業界ごとに専用のコンテナや、商品のサイズが存在します。業界特有のサイズでリブレットを製作すれば、積載効率向上や工場レイアウトの改善に繋がります。

印刷業界・・・用紙サイズリブレット(商品ページへ)

食品業界・・・ばんじゅうサイズに合わせて(採用事例へ)



オプション

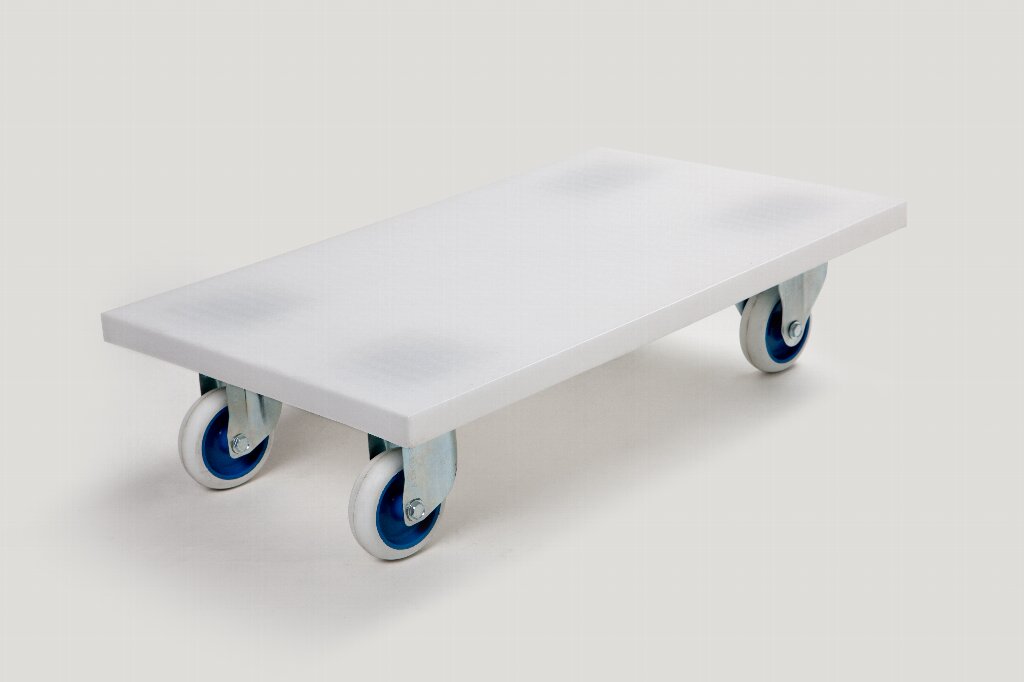

キャスター・・・脚桁の替わりにキャスターを取り付けることが出来ます。










滑り止めゴム・・・天面の滑りが気になる場合に







積載荷重について

リブレットの積載可能重量(動荷重時)は①使用されるマテハン機器、②リブレットのサイズ、③乗せる貨物の大きさによって変化します。当社では目安を以下のように設定しております。rib-taikajuu.jpg

※いずれの場合も保障値ではございません。実際には積載貨物の剛性と重心位置によって状態が変わりますので、実物サンプルでご確認ください。



試験データ

溶着強度

脚桁部とデッキボードの溶着については、以下の試験を行い、強度を確認しております。(リブレットに約700kgの等分布荷重を不可した状態で実施)


脚部圧縮試験(JISZ0602)


段積み時の圧縮強度を評価する試験として、JISZ0602に基づき、以下の試験を実施し、1桁あたり1トン以上の圧縮値があることを確認しております。

【条件】圧縮速度:12mm/min、集中圧縮強度:960kg/10cmx10cm



曲げ強度試験(JISZ0602)


パレット全体の曲げ強度を評価するために、JISZ0602に基づき、以下の試験を実施し、0.5%たわみ時の荷重から300kg以上の曲げ強度があることを確認しております。

【条件】圧縮速度12mm/min
