No.0054 フリーサイズロール固定材「Xスタンド」

従来のロール製品、フィルム製品梱包では、製品をダンボール等の梱包箱に直接収めていた。以前はそれでも問題はありませんでしたが、昨今では、製品の高機能化に伴い、梱包仕様の改善が求められています。

今回、このロール固定材をご採用頂いたユーザー様のご要望は以下の通りでした。

①納品先がクリーンルームなので、紙粉が発生する可能性のあるダンボールの仕様は避けたい。

②できるだけ省スペースで運用したい。

③表面がデリケートなので、表面には何も触れないようにしてほしい

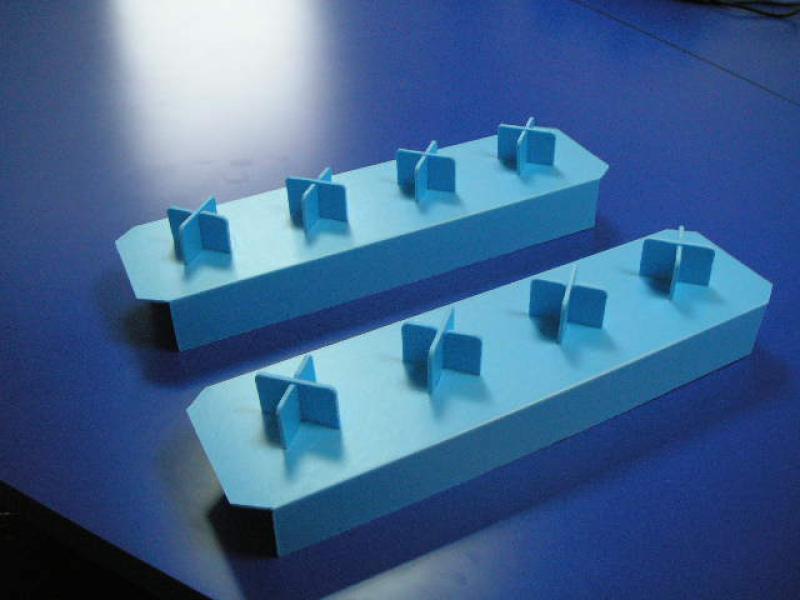

そこで、低発泡ポリプロピレン製のシートを使用したロール固定材「Xスタンド」と、ケース(C式コンテナ)を組み合わせた梱包材を設計しました。

一般的には、ロール製品を固定する部材は規格品が多く、サイズの融通が利かないことがありますが、このXスタンドは、ロールの内径、外径に合わせて設計することができるので、全てのロール製品に対応でき、無駄なスペースを極力小さくすることが出来ます。

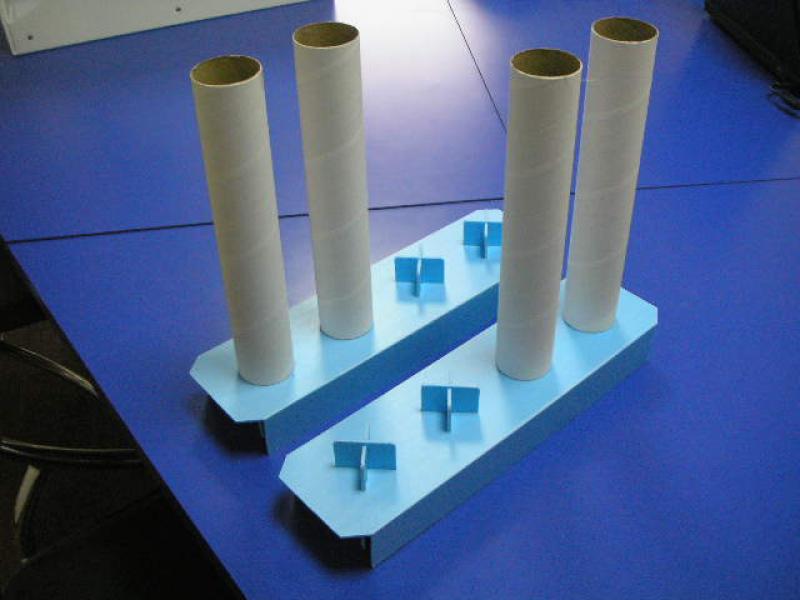

また、製品を挟み込むだけで、固定できるので、製品同士が接触することがなく、輸送中に表面に傷が付くことがありません。縦置き、横置きの両方に対応できるので、製品の特長や重量など、用途に合わせた梱包が可能です。

製作には、金型ではなく、安価な木型を使用するので、イニシャルコストを従来の1/10以下に抑えることが出来ます。

外装箱にはプラダンを使用していますので、紙粉の発生の心配がなく、衛生的に運用して頂けます。

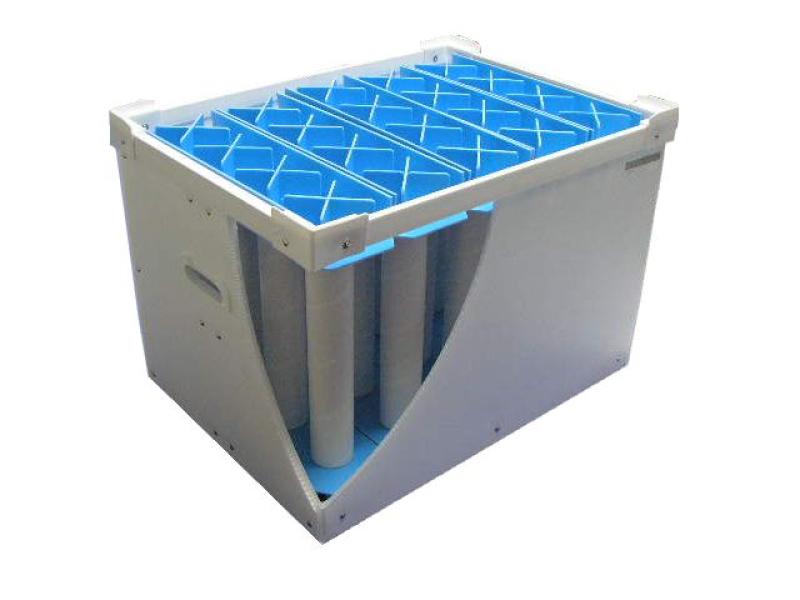

※画像は分かりやすいように、ケース表面を切り取ってあります。

事例 No. 0054
目的・用途 衛生・品質, 通い箱(通函)
商品 プラダン(その他の形式)
業界 高機能原料
材質 外装箱:プラスチック段ボール5mm
ロール固定材:スミセラー3mm
サイズ 600x450x410(ケース外寸)
