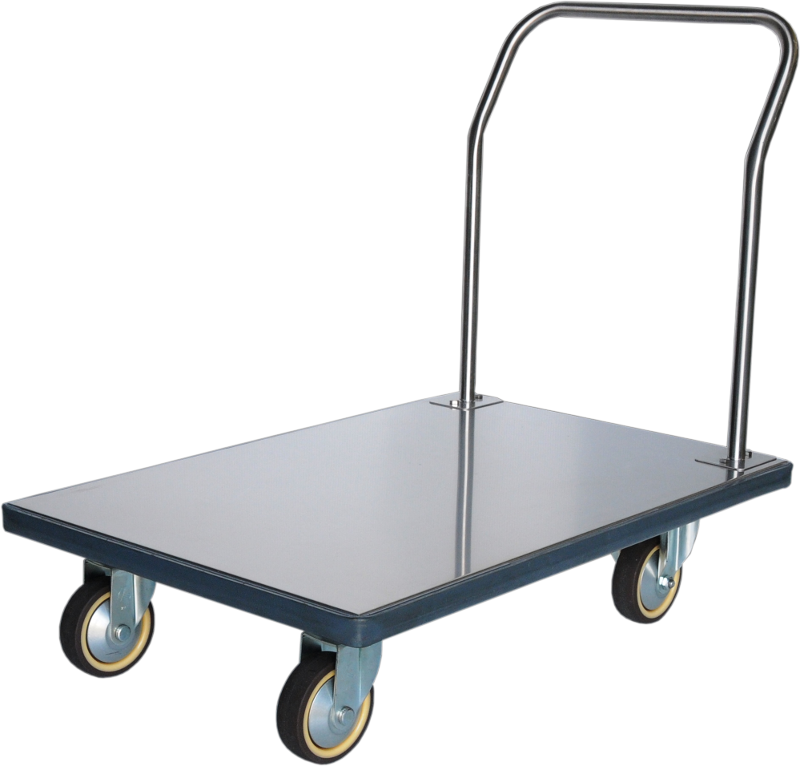

ステンレス台車:ハイブリッドスター


ステンレスの良さはそのままに、プラスチックを有効に組み合わせることで、

ハイスペック&低コストを実現しました。


CONCEPT~クリーンとコストの追及~

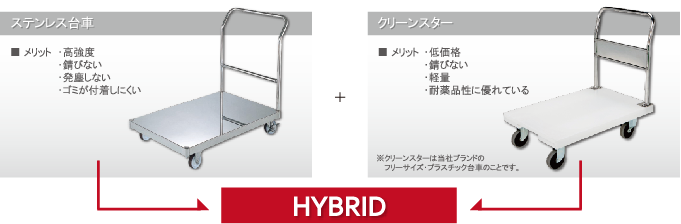

ステンレス台車とプラスチック台車のそれぞれのメリットを掛け合わせることで、まったく新しい概念のクリーン台車を開発しました。

HVS concept.png



STRUCTURE

デッキボード

HVS STR.png

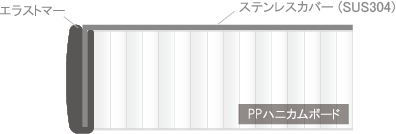

クリーンさが求められる表面には、ステンレス板を使用し、台車としての強度は、芯材にポリプロピレン樹脂のハニカムボードを使用することで、高強度でありながら、軽量かと低コストを実現しました。また、サイド面およびコーナーには、衝突時の衝撃を緩和するアクリル系エラストマーのカバーをを取り付けました。それにより、作業時の安全にも配慮した構造になっています。



キャスター取付け部

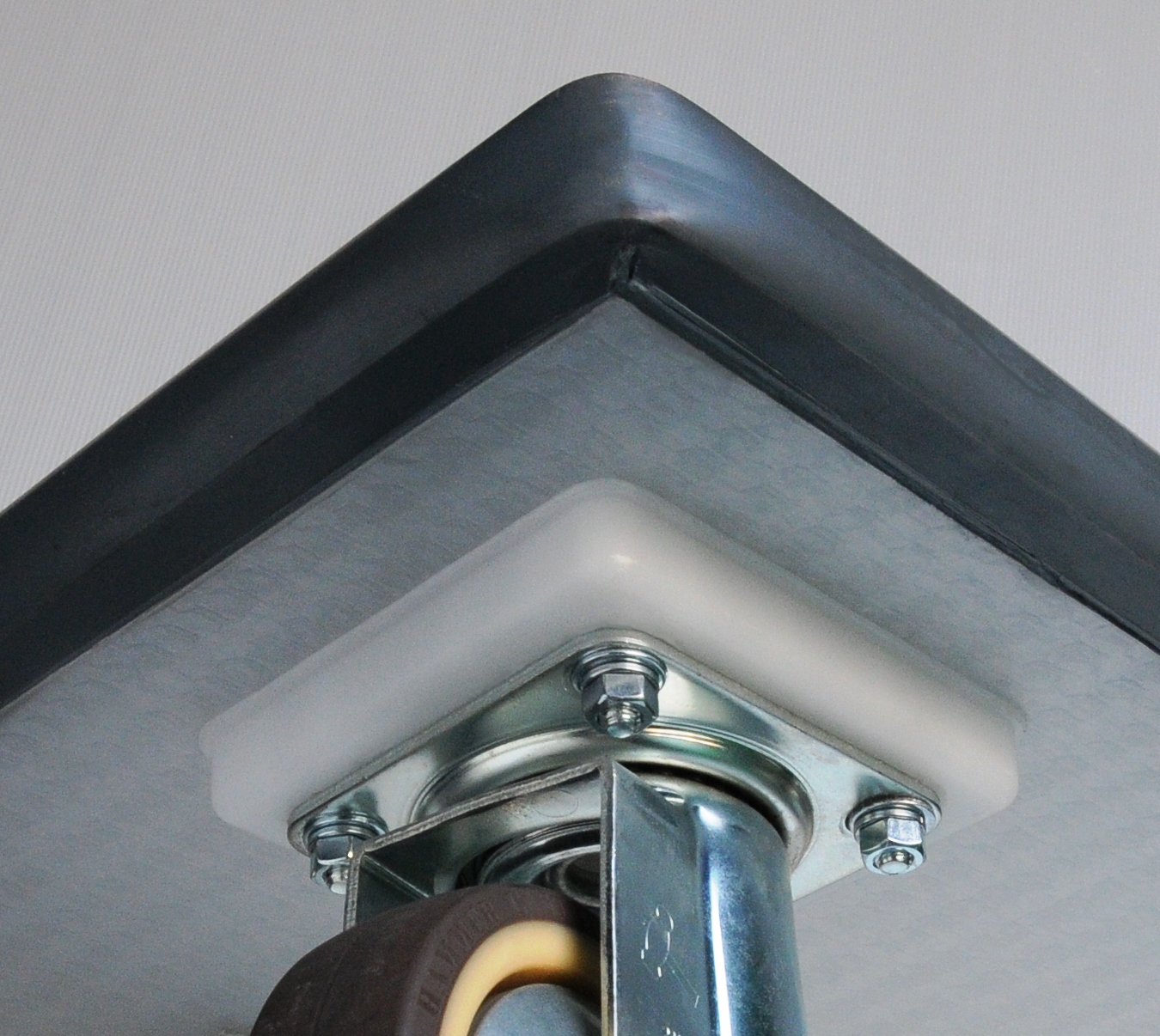

STS_28341.JPGキャスターは、デッキボードと熱溶着させた樹脂パーツ(当社オリジナル)に取付けています。この工夫により、デッキボード表面の凹凸がなくなり、積載面をフラットな形状にすることが出来ました。







芯材について

HVS TC.png

ポリプロピレン製の芯材には力学上、最も優れた構造体と言われているハニカムボード(六角形セルの集合体)を採用しています。そのため、軽量でありながら、高い強度を実現させています。





SIZE & COST

  小サイズ 標準サイズ 大サイズ
荷台寸法 750x450㎜ 900x600㎜ 1250x700㎜
ハンドル

材質:SUS304

高さ:622㎜

材質:SUS304

高さ:622㎜

材質:SUS304

高さ:622㎜

キャスター

Φ100 SUS

車輪:ウレタン

(自在x2、固定x2)

Φ125 SUS

車輪:ウレタン

(自在x2、固定x2)

Φ150 SUS

車輪:ウレタン

(自在x2、固定」x2)

耐荷重 350kg 450kg 500kg
自重 14kg 18kg 28kg

※送料別途、10台以上は別途お見積り差し上げます。
